So reparieren Sie eine tote Grafikkarte

Inhalt

• Bringen Sie das Backen auf ein neues Level!
• Helfen Sie dabei, Statistiken zu diesem verrückten Fix zu sammeln
• Grafikkarte zerlegt
• So beheben Sie eine defekte Grafikkarte
• Tote Grafikkarte Backen!
• Demonstration der Reparatur einer toten Grafikkarte
• Warum hat es funktioniert?
• Aktualisieren

Chriscamaro liebt es, Sport zu treiben, Autos zu modifizieren und Videospiele zu spielen.

Bringen Sie das Backen auf ein neues Level!

Ahhh, es gibt nichts Schöneres als den Geruch von frisch gebackenem Acryl. Genau wie ... niemand ... früher gemacht hat? Bis jetzt sowieso. Ja, du hast mich richtig gehört. Wir nehmen Ihre kaputte Grafikkarte und werfen sie in den Ofen!

"WTF", höre ich Sie sagen? Dies ist kein Kochkurs! Geduld junge Heuschrecke. Ich werde Ihnen die alte Kunst der Leiterplattenreparatur beibringen. Wenn Ihre Grafikkarte nicht mehr funktioniert, wie meine, kann es zu einem Absturz oder visuellen Artefakten kommen. Dann startet Ihr Computer möglicherweise überhaupt nicht. In meinem Fall wurde der Bildschirm schwarz, das BIOS begann mich zu zwitschern, als ich die Stromversorgung zurücksetzte, und ich kannte meine Spieltage Massenwirkung waren vorbei. Ich suchte bei Ebay nach einer neuen Karte und legte meine verschwendete Karte feierlich auf den Tisch, damit ich sie täglich für die sieben Jahre ununterbrochenen Dienstes würdigen konnte, die mir dieser 512-Bit-Hulk gegeben hatte. Dann bin ich eines Tages ganz zufällig auf "den Ofentrick" gestoßen. Was für ein Unsinn ist das?, Überlegte ich, als ich anfing, den Artikel zu lesen, und erfuhr, dass man seine Grafikkarte wiederbeleben könnte, indem man sie 10 Minuten lang in den Ofen steckt.

Sicher, dachte ich mir, sicherlich hat eine solche Leistung keine Zuverlässigkeit oder Wiederholbarkeit. Ich dachte, es könnte etwas Wahres daran sein. Vielleicht hat ein Typ Glück gehabt und seine Arbeit wieder dazu gebracht, diesen Stunt zu machen, aber sicherlich würde es bei der überwiegenden Mehrheit der ausgefallenen Grafikkarten nicht funktionieren? Ich meine, eine typische Karte enthält so viele Millionen Transistoren, dass einer aus einer Reihe von Gründen ausfallen kann. Wie könnte eine solch rohe und barbarische Methode, ein empfindliches Stück Elektronik in einen Ofen zu werfen, es auf magische Weise wieder zum Leben erwecken? Ich lachte vor mich hin und ging zu anderen Aktivitäten über, die meine Zeit mehr verdienen.

Aber dann kam ein regnerischer Tag und ich langweilte mich mit nichts zu tun. Ich schaute auf das 600-Dollar-Papiergewicht, das Staub auf meinem Computertisch sammelte, und entschied: "Was zur Hölle!" Ich warf es in den Ofen, nahm ein Leck, schnappte mir einen Stock Peperoni und kehrte in die Küche zurück, von wo ich kam. Ich holte den rauchenden Stein von Radeon von seinem Backblech, setzte ihn wieder zusammen und steckte ihn wieder in meinen Computer. Ich hatte halb damit gerechnet, dass es den Rest meines Computers in die Luft jagen würde, aber zu meiner Überraschung (und Freude) ging es sofort los, so gut wie neu. Ich fühlte mich rücksichtslos und "hoch" von den Ofendämpfen, so dass ich keine Zeit damit verschwendete, die Karte auf Werte zu übertakten, die über denen lagen, die ich verwendet hatte, als die Karte nicht kaputt war. Ich war überwältigt von der Tatsache, dass es lief Lost Planet: Extremer Zustand einwandfrei bei max einstellungen! Ich fühlte mich wie Dr. Frankenstein, der gerade ein Salisbury-Steak wieder in eine lebende Kuh verwandelt hatte, mit nichts weiter als einem Blitz und etwas flüssigem Klempner! Es war fantastisch. Mein Baby war zu mir zurückgekehrt und jetzt ist es für weitere sieben Jahre bereit.

Hier erfahren Sie, wie Sie diese erstaunliche Leistung praktisch ohne Werkzeug, ohne Erfahrung und mit nicht mehr als 30 Minuten Ihrer Zeit selbst vollbringen können!

Helfen Sie dabei, Statistiken zu diesem verrückten Fix zu sammeln

Grafikkarte zerlegt

So beheben Sie eine defekte Grafikkarte

1. Schalten Sie Ihren Computer aus, trennen Sie die Stromversorgung und entfernen Sie vorsichtig die tote Grafikkarte von Ihrem Computer.
2. Besorgen Sie sich einen kleinen Kreuzschlitzschraubendreher und lösen Sie vorsichtig alle Befestigungselemente, die Sie auf der Grafikkarte finden. Es sollte viele von ihnen geben, die Dinge wie die Rückseite (wo der Monitor eingesteckt wird), die Kühlerbaugruppe und den federbelasteten Rahmen, der über den GPU-Kern geht, zusammenhalten. Halten Sie alle Schrauben organisiert und entfernen Sie so viel wie möglich von der Platine. Das Ziel hier ist, nichts von der Karte übrig zu haben als die Leiterplatte. Sie möchten alles entfernen, was nicht metallisch ist und nicht auf der Platine gelötet ist. Wenn alles gesagt und getan ist, sollten Sie eine sehr leichte Karte mit einem Bündel alter Wärmeleitpaste auf der Oberseite des GPU-Chips zurücklassen.
3. Wischen Sie die GPU mit Alkohol und einem Lappen sauber, damit die Wärmeleitpaste nicht mehr vorhanden ist. Dadurch wird sichergestellt, dass es nicht überall auf dem Brett schmilzt und beim Backen ein Durcheinander verursacht.
4. Ziehen Sie alle Etiketten oder Aufkleber ab, da diese im Ofen schwelen und brennen.
5. Sie müssen die Karte in der Luft backen. Schauen Sie sich die Karte an und finden Sie vier Stellen in der Nähe der Ecken, an denen keine elektrischen Spuren vorhanden sind. Erinnern Sie sich an diese Stellen, nehmen Sie etwas Aluminiumfolie und ballen Sie vier Teile derselben Größe zusammen und legen Sie sie auf ein Blatt Aluminiumfolie, das auf ein Backblech gelegt wurde, an den rauen Stellen der Stellen auf dem Brett, die Sie gerade identifiziert haben. Legen Sie nun die Karte auf die Folienkugeln und passen Sie die Positionen der Kugeln so an, dass sie die Karte gleichmäßig vom Backblech abstützen. Achten Sie jedoch darauf, dass die Kugeln nichts Metallisches auf dem Brett selbst berühren. Sie sollten jetzt die Karte über dem Backblech auf vier kleinen Aluminiumfolienkugeln schweben lassen.
6. Heizen Sie Ihren Backofen auf ca. 390F vor. Stellen Sie sicher, dass die Temperatur erreicht ist, bevor Sie das Backblech und die Karte hineinlegen.
7. Legen Sie das Backblech und die Grafikkarte in den Ofen und starten Sie einen Timer für etwas mehr als acht Minuten. Ich lege meine Karte neun Minuten lang ein, aber benutze deine Diskretion. Wenn Sie viel Rauch bekommen, sollten Sie sich an die acht Minuten halten.
8. Nachdem der Timer abgelaufen ist, entfernen Sie das Backblech und lassen Sie das Ganze auf natürliche Weise abkühlen. Versuchen Sie nicht, die Abkühlung zu beschleunigen, indem Sie sie in den Kühlschrank stellen oder so.
9. Nachdem die Karte wieder Raumtemperatur hat, müssen Sie neues Wärmeleitpaste für die GPU beschaffen. Ich empfehle nicht, das alte Fett wiederzuverwenden, da es sich über die Lebensdauer der Karte verschlechtert und beim zweiten Mal nicht so gut für eine Wärmebrücke geeignet ist. Verwenden Sie neues Wärmeleitpaste, um die gesamte Oberfläche der GPU gleichmäßig zu beschichten. Setzen Sie nicht zu viel ein, sondern stellen Sie sicher, dass die gesamte Oberfläche bedeckt ist.
10. Verbinden Sie die Kühlerbaugruppe mit der Karte selbst, damit der Kühlkörper mit dem neuen Wärmeleitpaste in Eingriff kommt, und beginnen Sie mit dem Befestigen aller Befestigungselemente, damit der Kühler in engem Kontakt mit der GPU bleibt.
11. Installieren Sie alle anderen Befestigungselemente in umgekehrter Reihenfolge, in der Sie sie entfernt haben. Stecken Sie den Stecker des Kühlerlüfters wieder in die Buchse auf der Platine und fertig!
12. Stecken Sie die Karte wieder in Ihren Computer, schließen Sie die PCI-E-Stromanschlüsse an und schalten Sie die Stromversorgung des Computers wieder ein.
13. Starten Sie den Computer zum ersten Mal mit Ihrer gebackenen Karte und beobachten Sie, wie Ihr Monitor mit den bekannten Startinformationen zum Leben erweckt wird.

Herzliche Glückwünsche! Sie haben gerade Ihre Grafikkarte repariert und mit ein paar Cent Wärmeleitpaste und Strom Hunderte von Dollar gespart.

Tote Grafikkarte Backen!

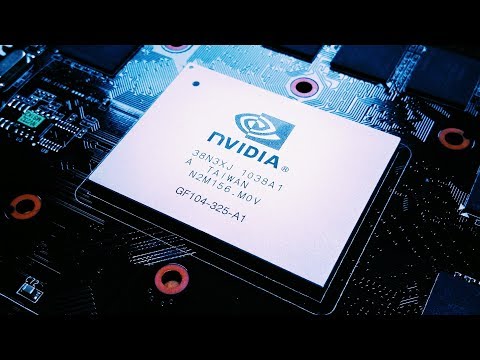

Demonstration der Reparatur einer toten Grafikkarte

Warum hat es funktioniert?

Theoretisch sind die meisten Grafikkartenfehler nicht auf interne Defekte in der Schaltung selbst oder auf das "Ausbrennen" einer einzelnen Komponente zurückzuführen. Es sind vielmehr die Verbindungen ... die Lötstellen, die versagen und eine Unterbrechung der elektrischen Wege verursachen, die für den normalen Betrieb der Karte erforderlich sind. Wenn Sie eine Grafikkarte unter normalen Bedingungen betreiben, durchläuft die Karte Wärmezyklen zwischen verschiedenen Temperaturextremen. Einige Karten können bei voller Beladung oder Übertaktung 90 ° C oder mehr erreichen und dann bei ausgeschaltetem Computer auf Raumtemperatur abkühlen. Diese hin und her gehende thermische Belastung verursacht eine Ausdehnung und Kontraktion in den Metallverbindungen, die die Schaltkreise miteinander verbinden. Manchmal kann eine Metallermüdung durch Wärmezyklen zu Rissen und Unterbrechungen in einer elektrischen Leiterbahn oder Lötstelle führen. Dies führt dazu, dass Ihre Karte "stirbt", obwohl es sich nur um einen winzigen kleinen Riss handelt und nicht mehr.

Der Ofentrick nutzt die Tatsache aus, dass das Lot bei einer relativ niedrigen Temperatur schmilzt, verglichen mit allem anderen, aus dem Ihre Platine besteht (außer dem Kunststoff, weshalb Sie es entfernen).Indem Sie die Karte auf knapp über die Temperatur erwärmen, bei der das Lot flüssig wird, lassen Sie die alten Verbindungen zum ersten Mal seit der Herstellung der Platine wieder schmelzen und fließen. Das Ziel ist, dass jedes Gelenk, das versagt hat, beim Schmelzen wieder verbunden wird, während die anderen guten Gelenke verbunden bleiben. Schließlich benetzt Lötmittel andere leitfähige Materialien, insbesondere solche, die mit Lötmittel beschichtet sind, sodass die Wahrscheinlichkeit geringer ist, dass sich eine gute Verbindung trennt, als die Wahrscheinlichkeit, dass eine schlechte Verbindung wieder hergestellt wird. Nachdem Sie die Karte abgekühlt haben, härten die geschmolzenen Verbindungen wieder aus und die Karte funktioniert höchstwahrscheinlich wieder einwandfrei, genau wie zuvor.

Es ist ein kluger Trick und ich bin wirklich von der "hausgemachten" Natur angezogen. Ich mag besonders Hacker-Hackery, bei dem bewährte wissenschaftliche Techniken zum Einsatz kommen. Dies ist definitiv qualifiziert und hat bei mir genauso funktioniert wie bei vielen anderen Menschen. Bevor Sie Ihre Karte in den Müll werfen, vergessen Sie nicht, dass Sie nichts zu verlieren und eine voll funktionsfähige, teure Grafikkarte zu gewinnen haben, wenn sie funktioniert. Außerdem haben Sie eine Geschichte, die Sie Ihren Nerd-Freunden erzählen können, wenn Sie sie das nächste Mal sehen. Sie werden alle neidisch auf dich sein. Der einzige Nachteil ist, dass Sie Ihr Backen nicht mit Ihren Freunden oder Ihrer Familie teilen können, es sei denn, sie mögen den Geschmack von Blei und Zinn.

Aktualisieren

Wie Sie den Hunderten von Benutzern entnehmen können, die dies versucht und oben abgestimmt haben, haben ungefähr 30% von ihnen das Problem mit dieser Methode behoben. Wenn man bedenkt, dass ihre Grafikkarten sonst in den Müll geworfen worden wären, sind das ziemlich gute Chancen und man hat nichts zu verlieren. Gib mir jeden Tag 30% Gewinnchancen in der Lotterie!
